產品名稱：電遠傳金屬轉子流量計添加日期：2012/7/26 17:03:55
點擊：次
產品型號：LZ
產品特點：
LZ系列金屬轉子流量計結構簡單工作可靠、準確度高、適用范圍廣。與玻璃轉子 流量計相比較能耐較高的壓力。LZ系列流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。
8 指示器
產品特點：
LZ系列金屬轉子流量計結構簡單工作可靠、準確度高、適用范圍廣。與玻璃轉子 流量計相比較能耐較高的壓力。LZ系列流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。
LZ電遠傳金屬轉子流量計的詳細資料：
原理結構
由下而上的流體通過直立的測量管時，浮子在壓差的作用下上升、浮子上升的高度即
代表流量的大小。并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器，帶動指
示器中的指針轉動。
8 指示器 8 指示器
產品相關關鍵字： 電遠傳金屬轉子流量計 智能金屬管轉子流量計 金屬轉子流量計帶報警 金屬轉子流量計 江蘇 7 彈簧卡圈
6 浮子止擋
5 管體
4 測量體
3 浮子
2 浮子導向盤
1 連接法蘭
1. 測量范圍：水(2.5～6000)L/h；
空氣(0.07～2000)m3/h (在 0.101025 MPa、20℃)。
2. 準確度等級： 1.5、2.5 級。
3. 量 程 比： 10：1。
4. 工 作 壓 力： DN15～50，4 MPa； DN80～100，1.6MPa。
5. 介 質 溫 度： －80℃～200℃(內襯 F46 流量計 0℃～80℃)。
6. 液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。
7. 連 接 方 式：法蘭連接、螺紋連接等； 法蘭采用 GB/T9119.8～10 標準。
8. 總 長 度： DN15～100 250mm。
9. 測量管材質： 普通型 1Cr18Ni9Ti，耐腐型 0Cr18Ni12Mo2Ti，316L、316 襯 F46 等。 如用戶有特殊要求可特殊訂貨。
四、電性能
1. 輸出信號：二線制(4～20)mA、三線制(0～10)mA。
2. 線 性 度：1%；
3. 電 源：DC 24(1± ?15% )V。
4. 功率消耗：25 mW。
5. 環境溫度：－25 ℃～55 ℃。
6. 溫度影響：0.5%/10 ℃。
7. 負載電阻：DC (0～10)mA (0～1)k?；
(4～20)mA (0～600)?。
8. 接線電纜：RVVP 3×28/0.15。
9. 防爆等級：ExibⅡ2CT5(證號 GYB03582U)。
10. 配安全柵型號：LB906 型。
11. 電遠傳變送器：K5WI-I 型或 ESK-I(二線制)。；

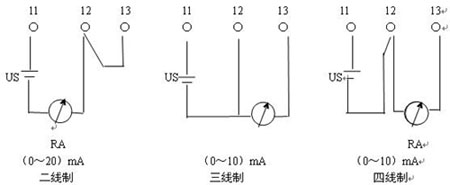

12. 接 線 圖：
US－ 電源電壓； RA－負載電阻。
圖 2 接線圖
五、 限位開關報警裝置
對 FZ 型指示器可以安裝限位開關報警裝置
1. 技術參數：
a) 供電電源：AC 220(1±10%)V；
b) 功 耗：≤3 W；
c) 工作溫度：-25 ℃～60 ℃。

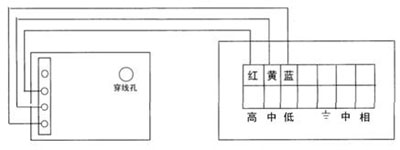

2. 接 線 圖：
指示器 控制儀
圖 3 接線圖
3. 限位值的設定：限位開關的位置可以通過改變感應頭的位置任意設定。
六、 型號規格

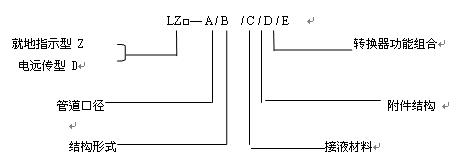

1. 型號
2. 選型
表 1
| 管道口徑 | 結構形式(介質流向) | 接液材料 | 附件結構 | |||
| A | B | C | D | |||
| DN15 | Y10 | 下進上出 | RR0 | 0Cr18Ni12Mo2Ti | F | 防腐型 |
| DN25 | Y20 | 橫進橫出 | RR1 | 1Cr18Ni19Ti | T | 夾套型 |
| DN50 | Y30 | 同側進出 | RP | PTFE(聚四氟乙烯) | Z | 阻尼型 |
| DN80 | Y40 | 異側進出 | Ti | Titamium(鈦合金) | G | 高溫型 |
| DN100 | Y50 | 底進側出 | RL | 316L | Y | 高壓型 |
| DN125 | B | 防爆型 | ||||
流量范圍
流量范圍見表 2
耐腐型通徑 DN(mm) | 普通型通徑 DN(mm) | 流 量 范 圍 | 最大壓力損失 | ||
空氣m3/h 20℃ 0.101325 MPa | 水L/h 20℃ | 空氣(kPa) | 水(kPa) | ||
15 | 15 | 0.07～0.7 | 2.5～25 | 7.1 | 6.5 |
| 0.11～1.1 | 4.0～40 | 7.2 | 6.5 | ||
| 0.18～1.8 | 6.0～60 | 7.3 | 6.6 | ||
| 0.28～2.8 | 10～100 | 7.5 | 6.6 | ||
| 0.40～4.0 | 16～160 | 8.0 | 6.8 | ||
| 0.70～7.0 | 25～250 | 10.8 | 7.2 | ||
| 1.00～10 | 40～400 | 10 | 8.6 | ||
| 1.60～16 | 60～600 | 14 | 11.1 | ||
25 | 25 | 3.00～30 | 100～1000 | 7.7 | 7 |
| 4.50～45 | 160～1600 | 8.8 | 8 | ||
| 7.00～70 | 250～2500 | 12 | 10.8 | ||
| 11～110 | 400～4000 | 19 | 15.8 | ||
50 | 50 | 18～180 | 600～6000 | 8.6 | 8.1 |
| 25～250 | 1000～10000 | 10.4 | 11 | ||
| 40～400 | 1600～16000 | 15.6 | 17 | ||
| 80 | 80 | 2500～25000 | 8.1 | ||
| 4000～40000 | 9.5 | ||||
| 100 | 100 | 6000～60000 | 10 | ||
七、 安裝尺寸
1. FZ
圖 4 安裝尺寸
2. GB/T911.8～10
表 3
| 通徑(DN) | 工作壓力(MPa) | D | D1 | D2 | n×d |
| 15 | 4.0 | 95 | 65 | 46 | 4×14 |
| 25 | 115 | 85 | 65 | ||
| 50 | 165 | 125 | 99 | ||
| 80 | 1.6 | 200 | 160 | 132 | 8×18 |
儀表常見故障的維修
常見故障及排除方法見表 5:
表 5
| 常見故障 | 產生原因 | 排除方法 |
| 1 系統開啟指針不動 | 1 介質中含有雜質，使浮子卡住； 2 系統工作壓力太小，致使儀表不正常工作。 | 1 清除異物；增加磁過濾器； 2 增加系統工作壓力。 |
| 2 指針沖頂不回復 | 1 介質中含有雜質，使浮子卡住； 2 儀表選型不合適，選用儀表太小。 | 1 清除異物；增加磁過濾器； 2 正確選型。 |
| 3 指針波動太大，不 能準確讀數 | 1 系統工作壓力不穩定； 2 介質存在脈動流或雙相流的現象。 3 儀表進出口處的管徑變化大而導致壓力變化 或壓力損失增加。 | 1 檢查自身系統； 2 消除脈動流與雙相流。 3 減少壓力損失； |
| 4 指針不回零 | 1 由于儀表的波動而使指針位移； 2 由于儀表的上下撞擊，而使測量管內的零件 彎曲變形。 | 1 旋松指針 處的小 螺絲 將指針 復原至“Rp”位置(未工作狀態)； 2 建議送回維修或更換。 |
| 5 遠傳不準確 | 1 環境溫度超出工作要求； 2 變送器漂移。 | 1 按要求使用； 2 適當調節 變送器 中的 電位器 或調節螺絲以恢復正常。 |
